Ubiquiti APs mit mehreren SSIDs und VLANs

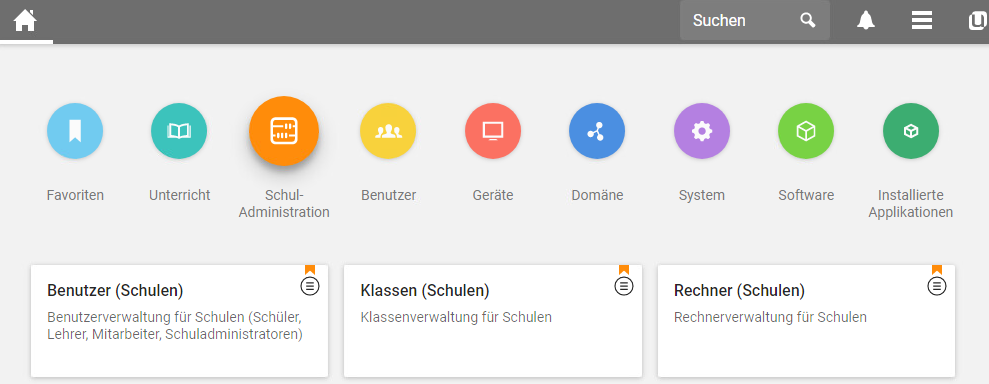

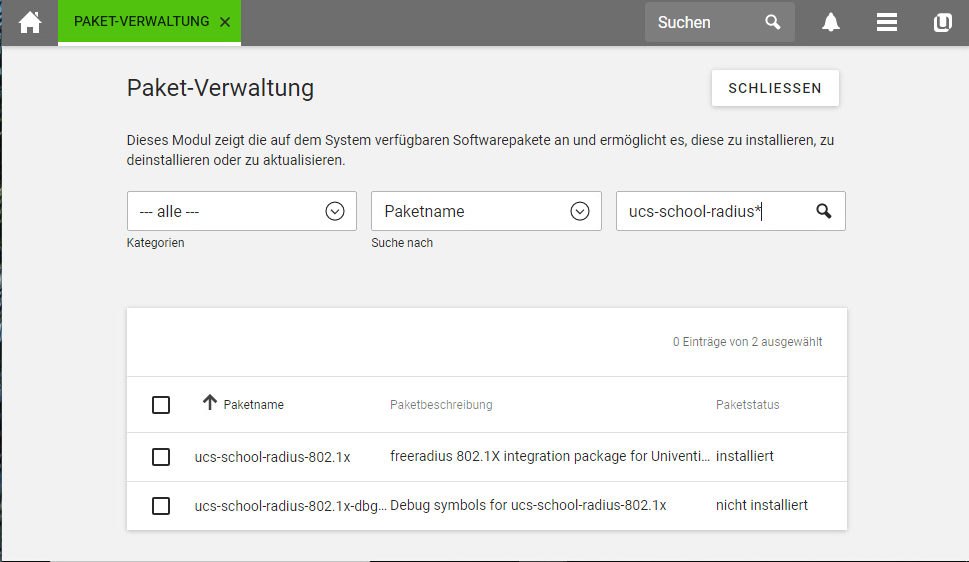

Schritt 1: Kontrolle paedML-Linux Schulkonsole, ob „ucs-school-radius“ installiert ist: Software - Paketverwaltung

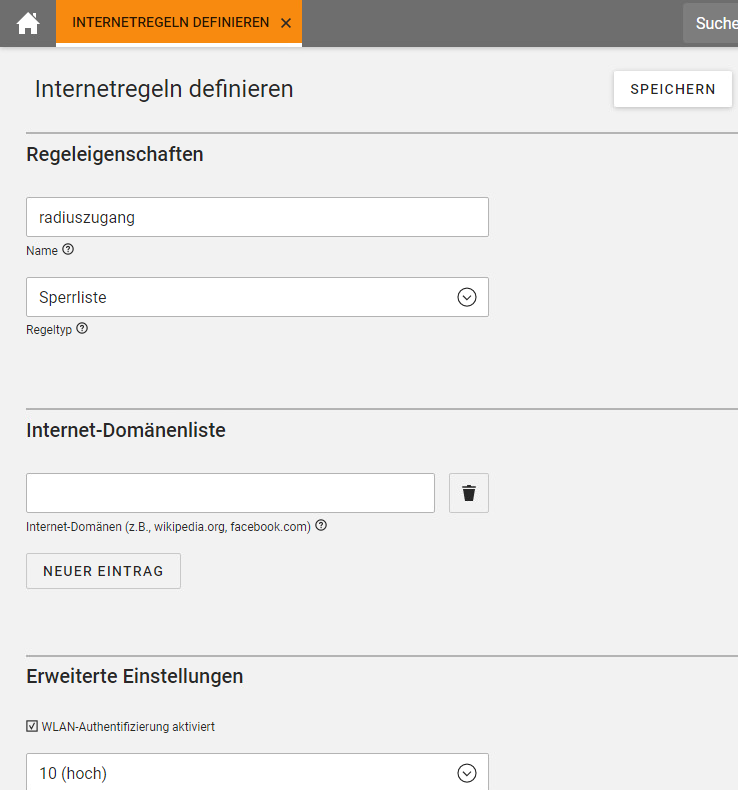

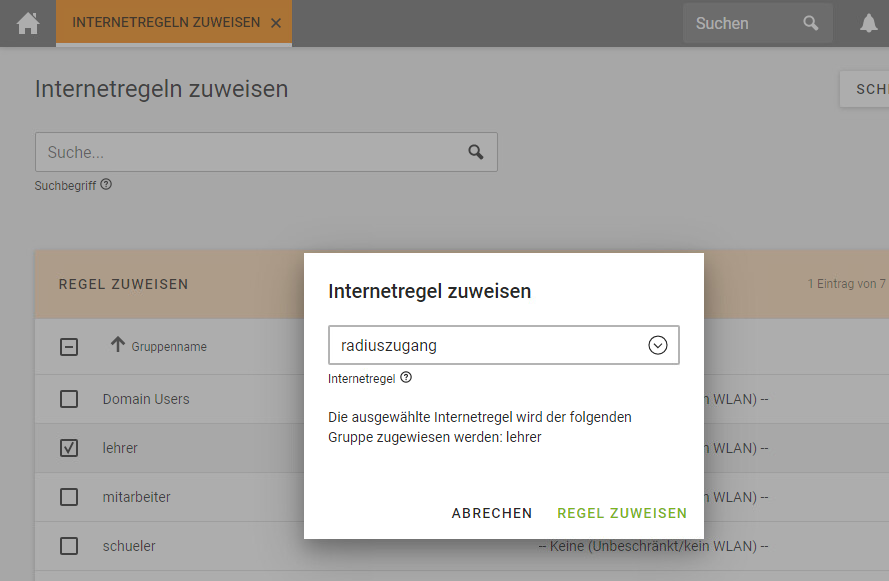

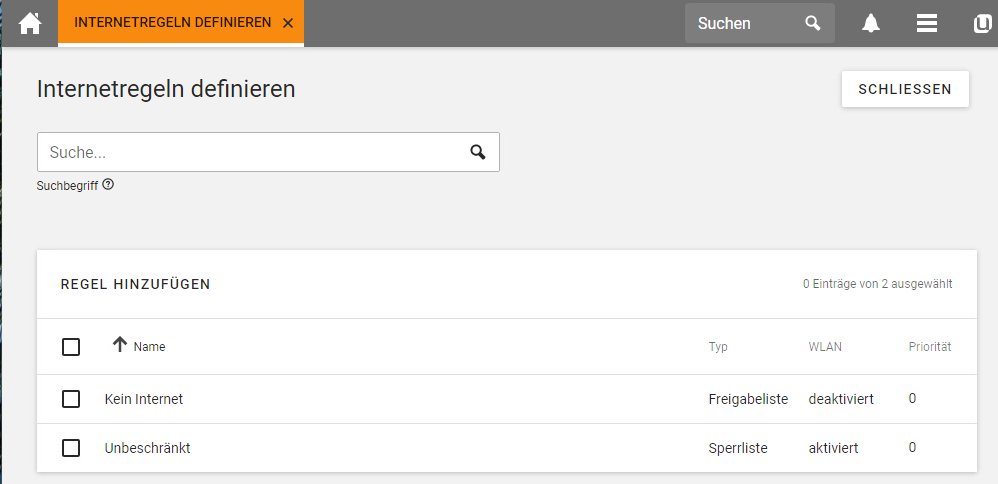

Schritt 2: Konfiguration Internetregel und Zuweisung zu gewünschter Usergruppe über Schulkonsole:
Schritt 3: Anlegen der Radius-Konfiguration paedML (paedML internes WLan):
Konfiguration Radius-Server paedML-Linux: Anpassung Serverkonfiguration: /etc/freeradius/3.0/clients.conf:
Variante 1: Ein Eintrag je AP:
#client example.org{
#<—→ipaddr<><—→=radius.example.org
#<—→secret<><—→=testing123
#}
client ap01 {
ipaddr=10.1.0.41/24
secret = EinGeheimerSchluessel!
}
Variante 2: APs innerhalb eines Netzbereiches (Empfohlene Variante ToS):
client paedml {
ipaddr = 10.1.0.0/24
secret = !GeheimesPasswort!
}
Erfahrungswerte bzgl. Variante 1:
FreeRadius startet nicht mehr, wenn mehr wie ein AP in
der Konfigurationsdatei eingetragen wird, von daher unbedingt
Variante 2 mit Angabe des Netzbereiches wählen…
!!!ACHTUNG: EVTL. PROBLEME BEI PASSWORT MIT SONDERZEICHEN!!!
Schritt 4: Einbindung der APs
Die APs müssen zunächt in den jeweiligen Netzen über die Schulkonsole (paedML-Netz) als „Gerät mit IP-Adresse“, bzw. über die Firewall (Gastnetz, MDM-Netz) im Bereich „DHCP-Server“ für das jeweilige Netz mit der MAC-Adresse und der gewünschten IP-Adresse hinterlegt werden:
IP-Adressbereiche für MDM-WLan:

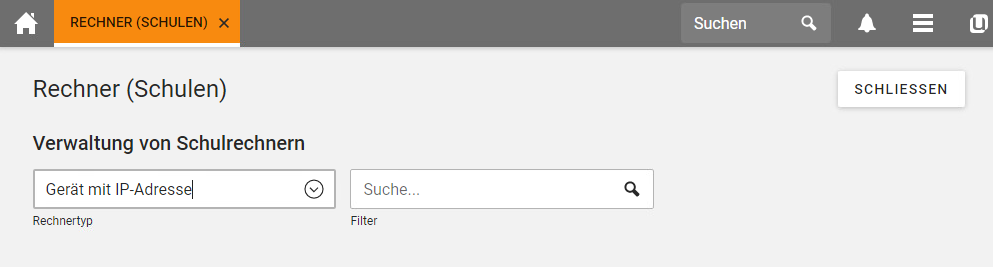

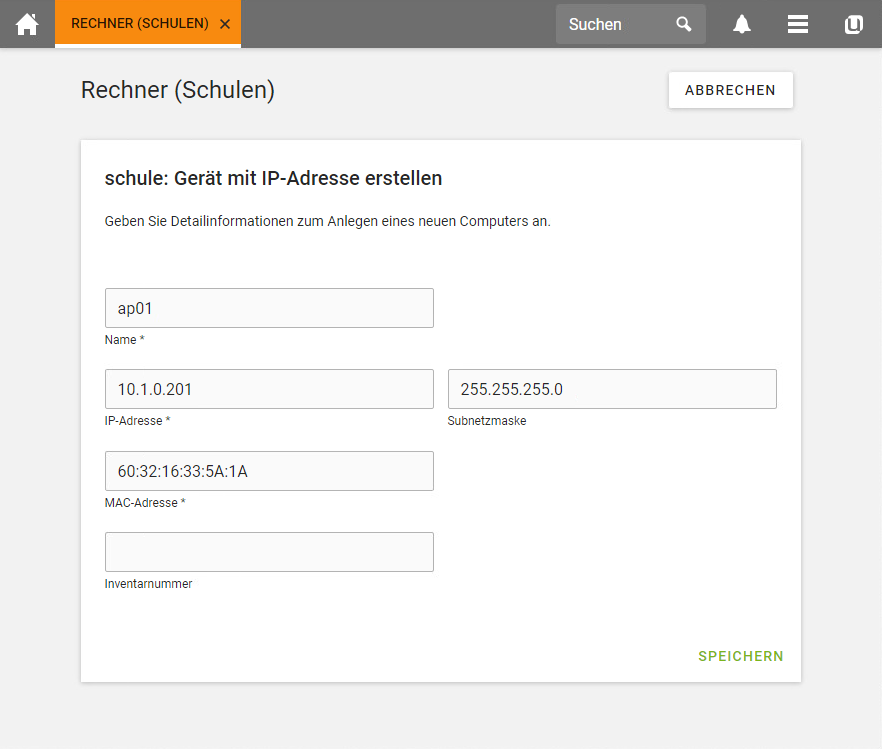

Schulkonsole: Anlegen der APs als „Gerät mit IP-Adresse:

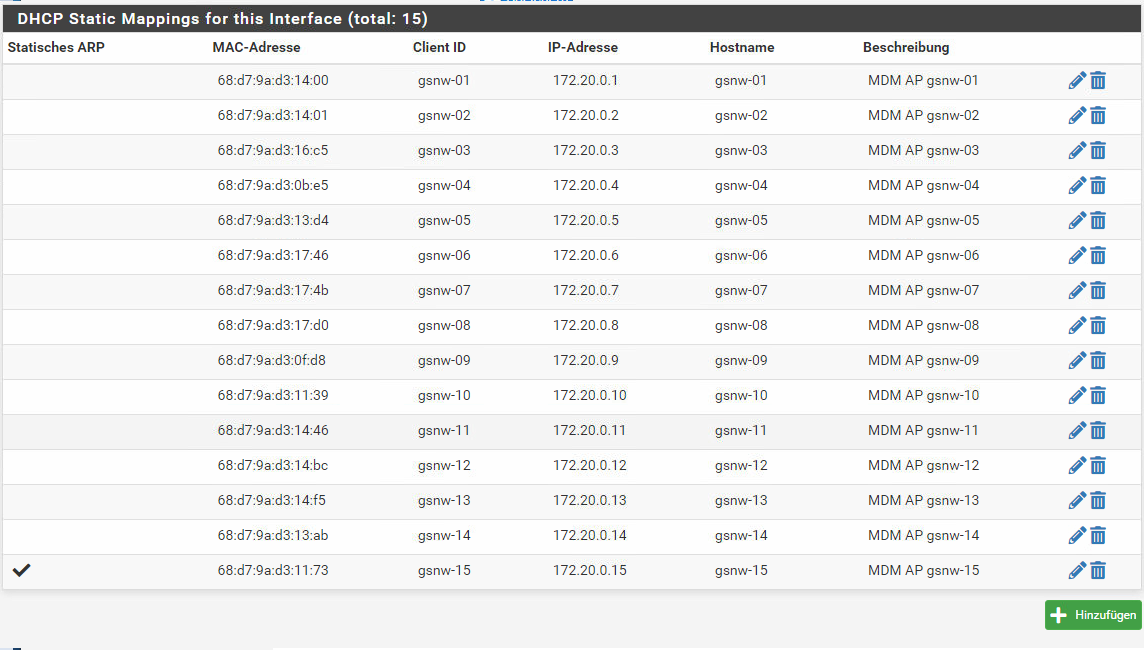

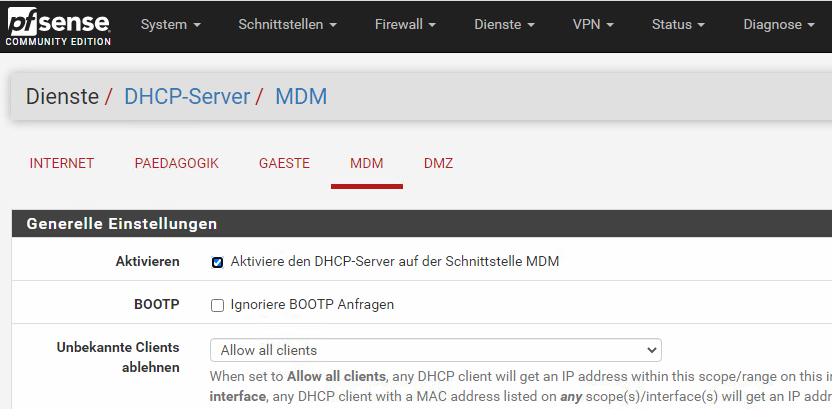

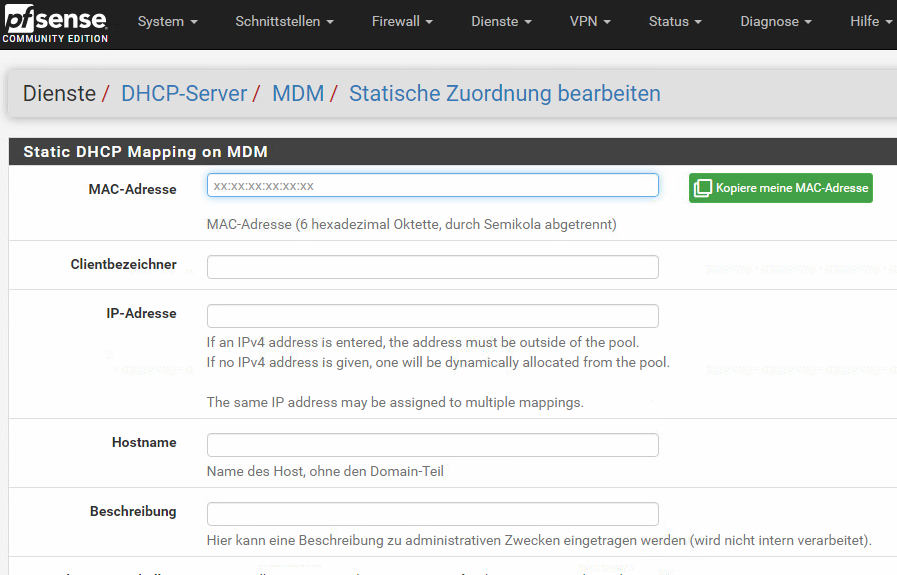

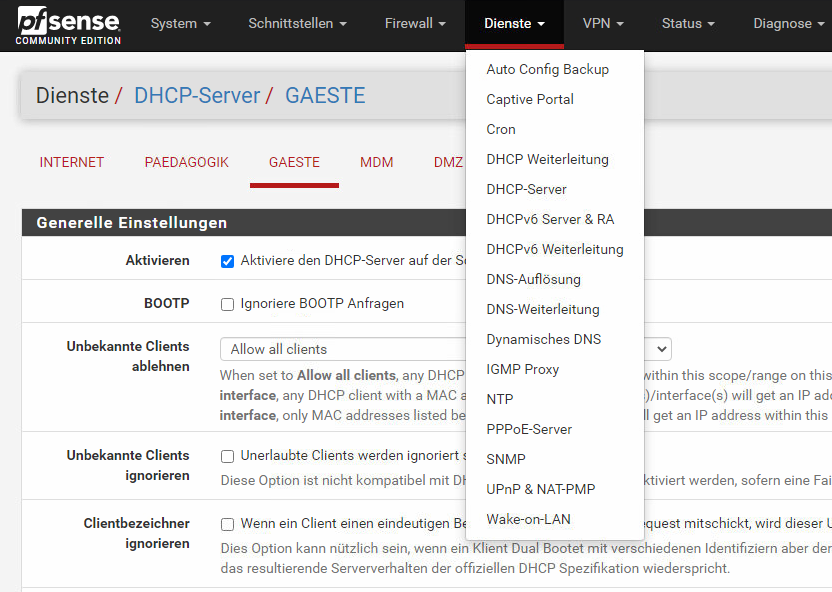

Anlegen der APs in der Firewall für MDM-Netz/Gästenetz:
Die APs müssen abschließend an die Switch-Ports angeschlossen werden, die entsprechend getagged sind. Bei kaskadierten Switchen müssen die Uplink-Ports ebenfalls entsprechend getagged sein.

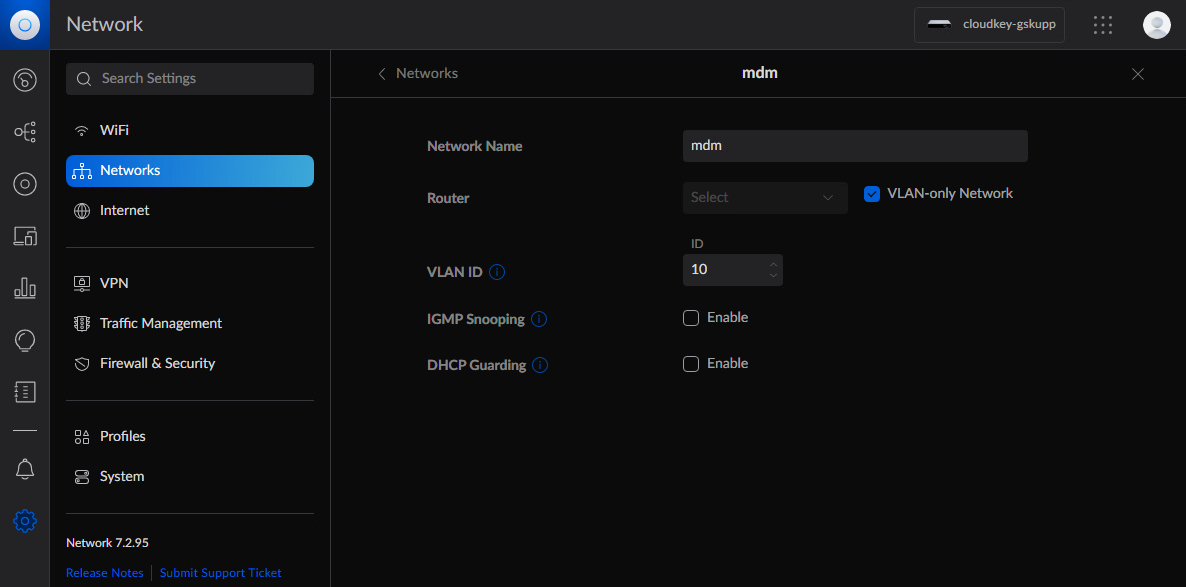

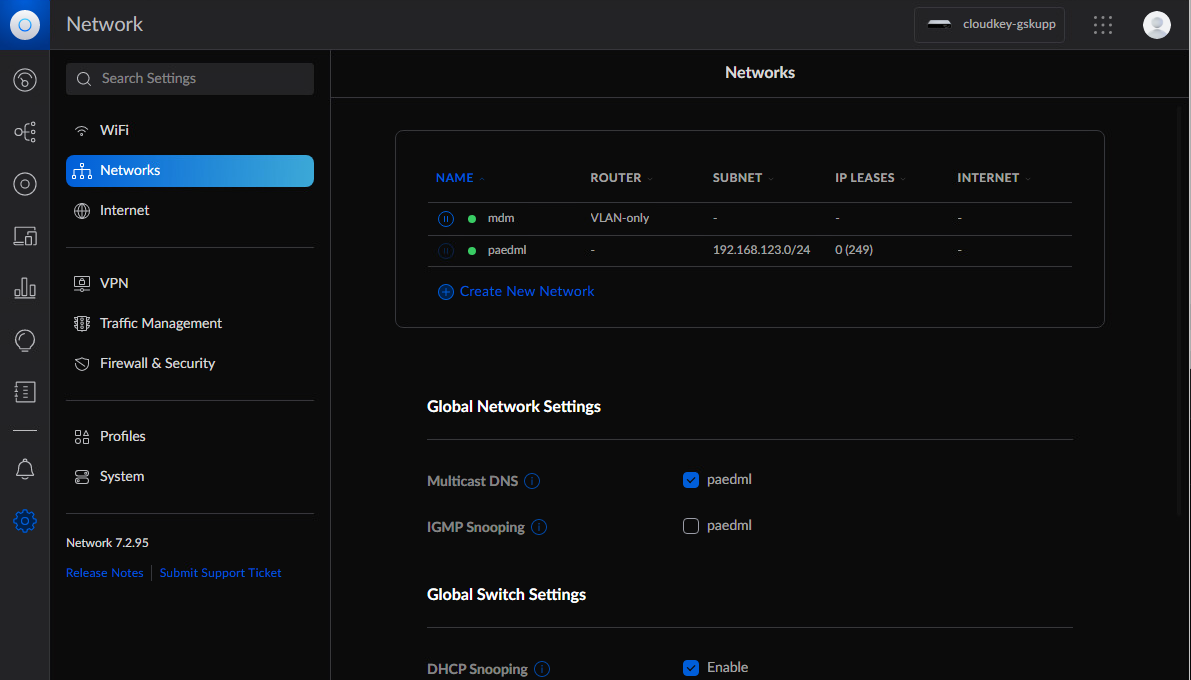

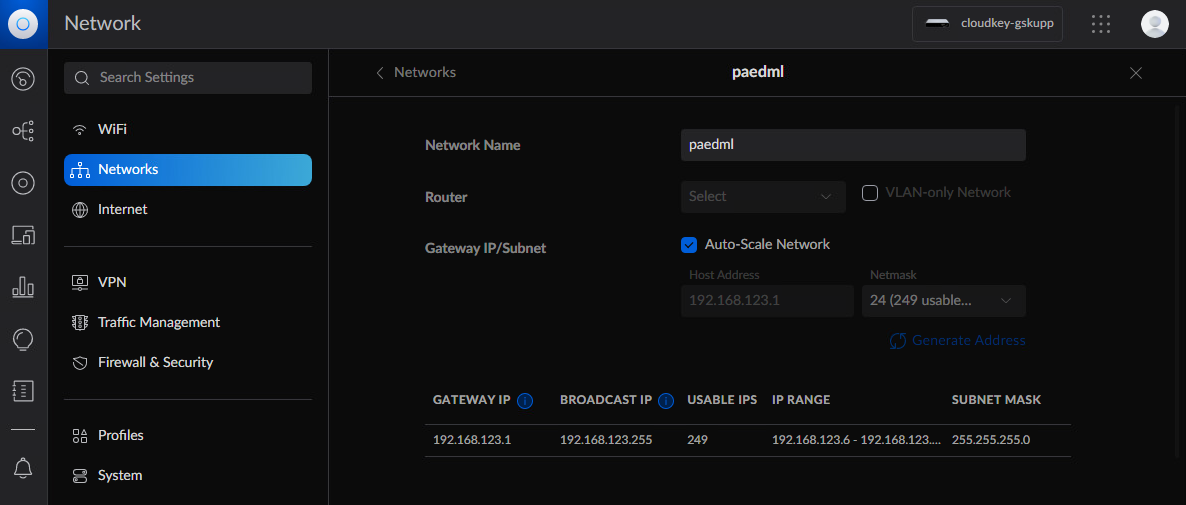

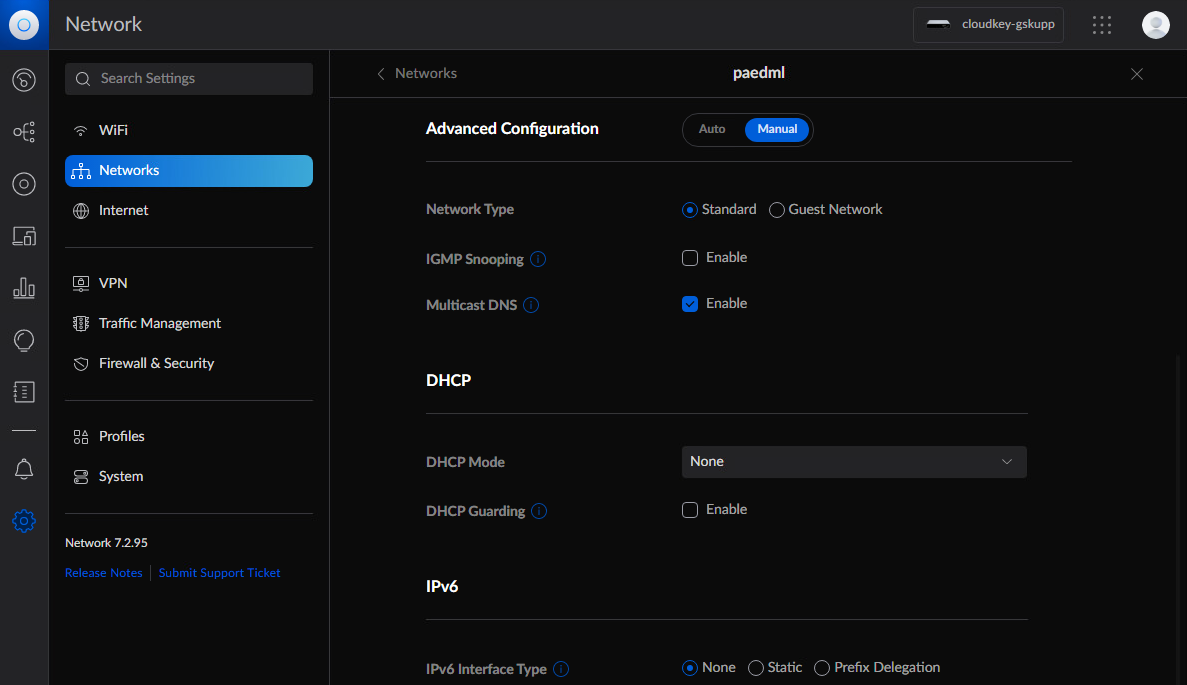

Schritt 5: Anlegen der benötigten Netzwerke im Ubiquiti-Controller:
Für das interne paedML-WLan mit Radius-Authentifikation das vorhandene Standard-LAN des Ubiquiti-Controllers anpassen und umbenennen,
da hier die vorgegebene VLAN-ID 1 ist, die auch der Standard-VLan-ID auf dem Switch entsprechen muss!
Für restlichen WLan-Netzwerke die VLan-IDs gem. Switchkonfiguration vergeben.

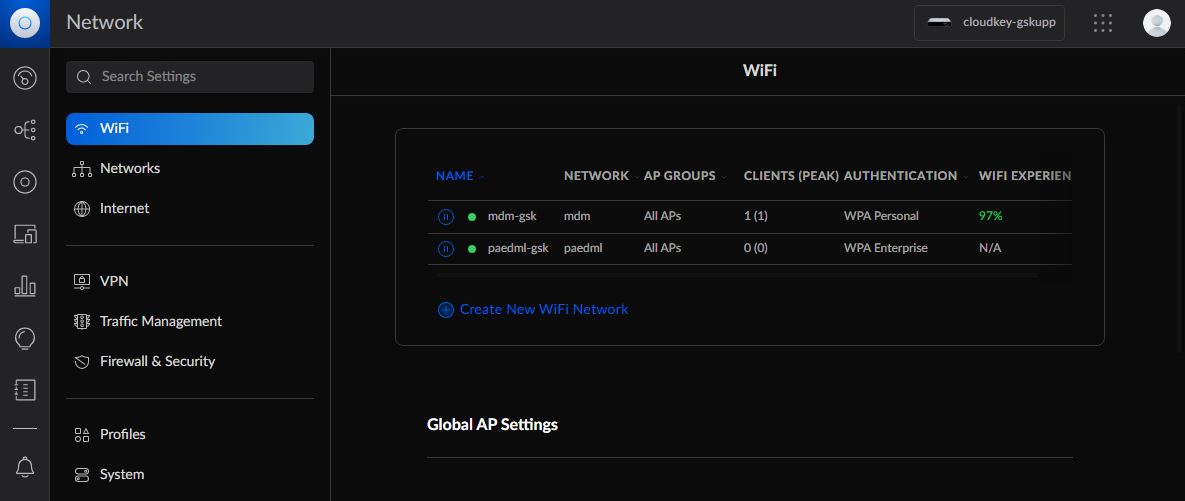

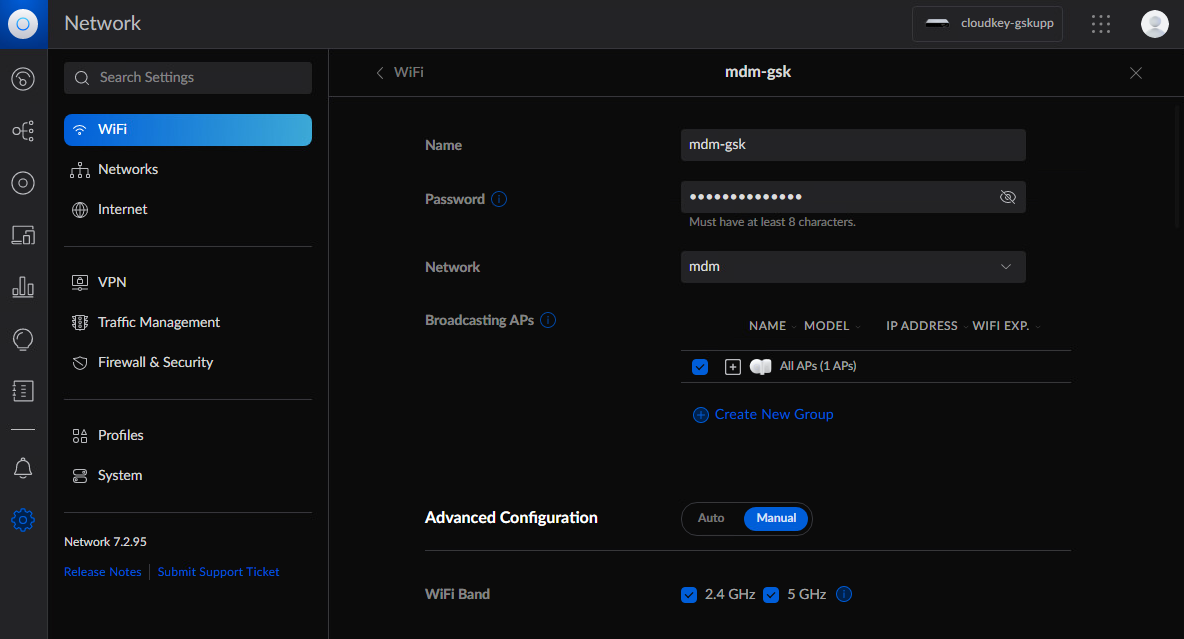

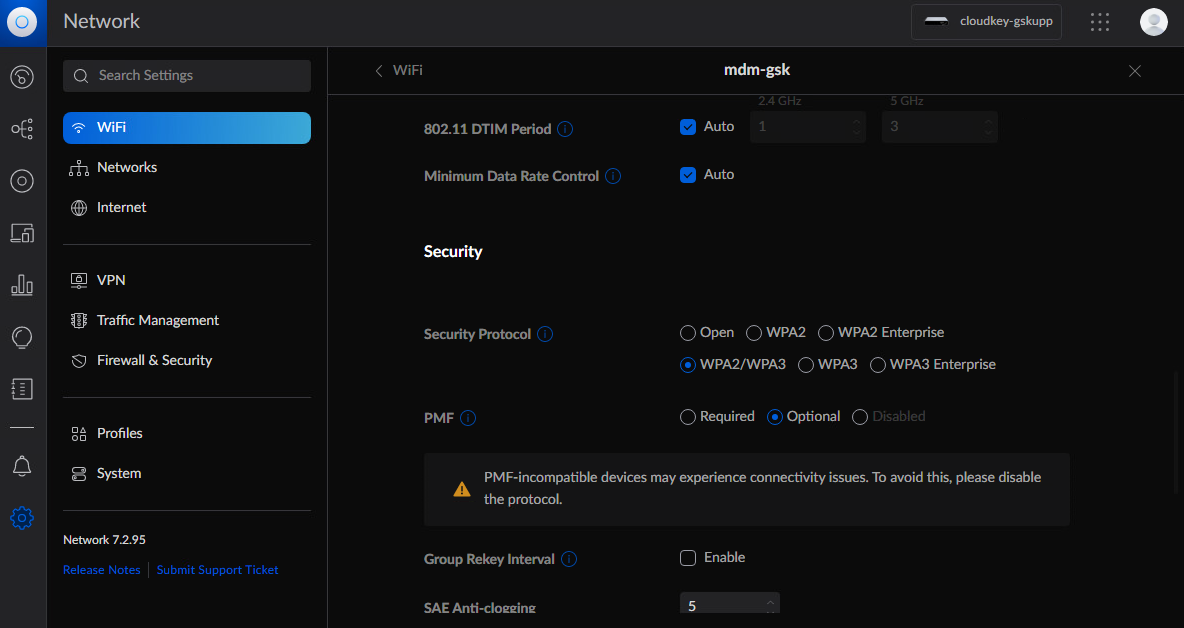

Schritt 6: Anlegen der WLan-Netze ohne RADIUS-Authentifikation:

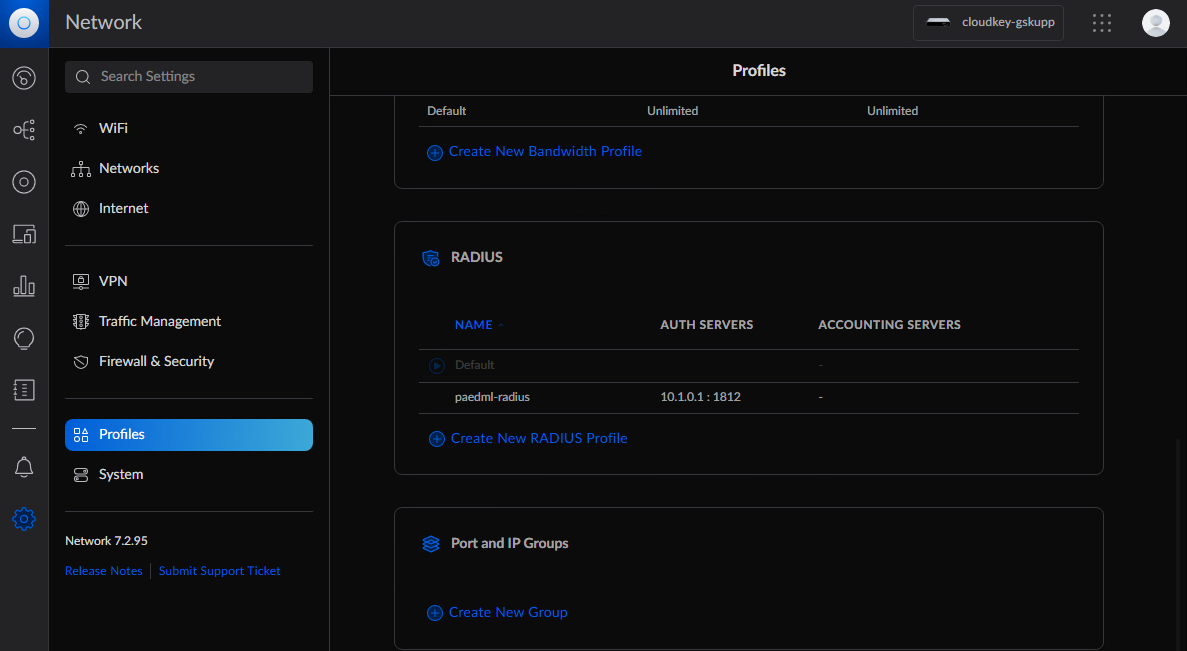

Schritt 7: Aktivierung Radius-Profil auf Ubiquiti-Controller:

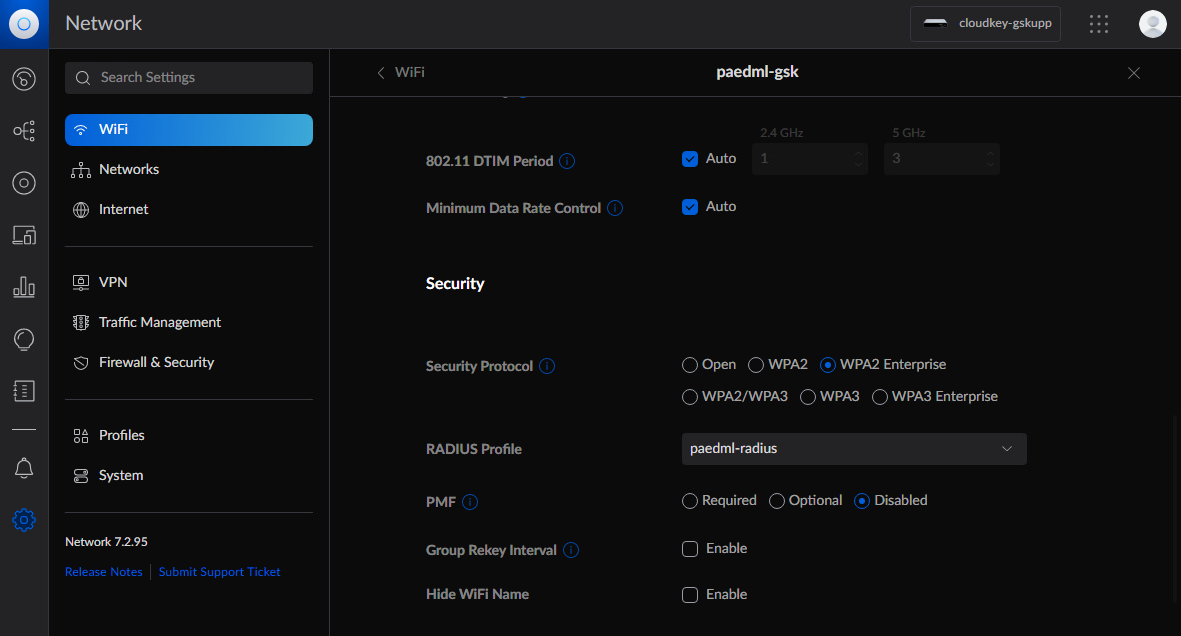

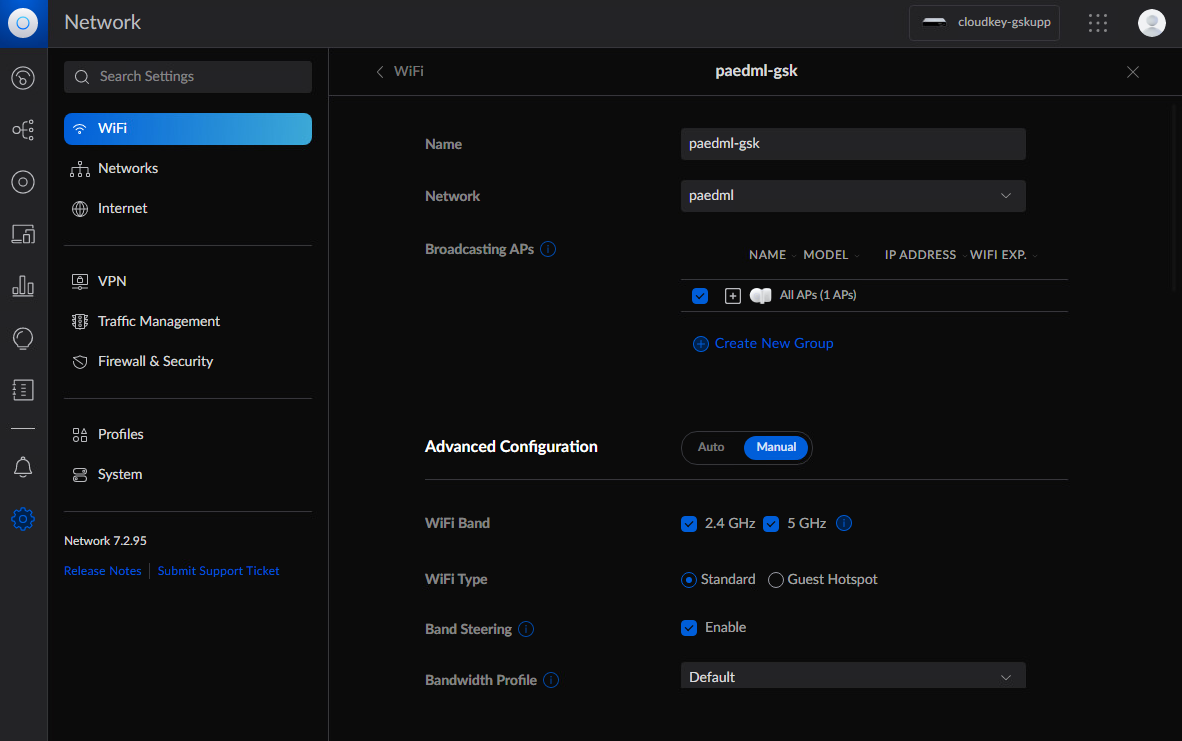

Schritt 8: Anlegen des benötigten WLan-Netzes mit Radius-Authentifikation:
